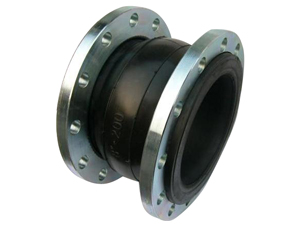

KXT(JGD)型
可曲挠单球体橡胶接头说明：
1.该产品可大大降低管道系统的震动和噪声，可根本上解决各类管路的接口位移，轴向伸缩及不同心度等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各个品种，适应各种介质和环境。
3.材料属极性橡胶，密封性好，重量轻，安装维修方便，适用寿命长，但避免与锋利金属器械接触，以免刺破球体。
4.如架空使用可配弹性支架，安装时螺栓要用对角法上紧。
5.如管路压力过高时，应用极限螺栓两端法兰连在一起。
6.法兰连接标准可另行说明。本产品工作压力等级分0.6MPa、1MPa、1.6MPa、2.5MPa.
公称通径DN | 长度L | 轴向压缩 | 轴向拉伸 | 横向拉伸 | 偏转角度 |
32 | 95 | 8 | 4 | 8 | 15 |
40 | 95 | 8 | 5 | 8 | 15 |
50 | 105 | 8 | 5 | 8 | 15 |
65 | 115 | 12 | 6 | 10 | 15 |
80 | 135 | 12 | 6 | 10 | 15 |
100 | 150 | 18 | 10 | 12 | 15 |
125 | 165 | 18 | 10 | 12 | 15 |
150 | 180 | 18 | 10 | 12 | 15 |
200 | 210 | 25 | 14 | 15 | 15 |
250 | 230 | 25 | 14 | 15 | 15 |
300 | 245 | 25 | 14 | 15 | 15 |
350 | 255 | 25 | 15 | 15 | 15 |
400 | 255 | 25 | 15 | 15 | 15 |
450 | 255 | 25 | 15 | 15 | 15 |
500 | 255 | 25 | 16 | 22 | 12 |
600 | 260 | 25 | 16 | 22 | 12 |
700 | 260 | 25 | 16 | 22 | 12 |
800 | 260 | 25 | 16 | 22 | 12 |
900 | 260 | 25 | 16 | 22 | 12 |
1000 | 260 | 25 | 16 | 22 | 10 |
1200 | 260 | 26 | 18 | 24 | 10 |
1400 | 350 | 28 | 20 | 26 | 10 |
1600 | 350 | 35 | 25 | 30 | 10 |
1800 | 350 | 35 | 25 | 30 | 10 |
2000 | 350 | 35 | 25 | 30 | 10 |
