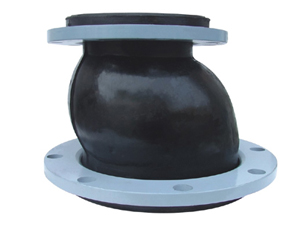

| | 摘要: | 橡胶接头具有体积小、重量轻、弹性好、安装维修方便等特点,同时它在安装时还可以产生横向、轴向、角向位移,不受管道不通心,法兰不平行的限制。也正因为橡胶接头良好的综合性能,被广泛应用于建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。 |
|
|
|
材料表:序号 | 部位 | 材料 | 1 | 外胶层 | 11R、CR、EPDM、NR、NBR | 2 | 内胶层 | 11R、CR、EPDM、NR、NBR | 3 | 骨架层 | 聚酯帘布 | 4 | 法兰 | Q235 304 316L | 5 | 增强圈 | 钢丝圈 |
技术参数:公称通径DN | 安装长度L | D | D0 | n- ф | D1 | D01 | n1-ф1 | 50×40 | 180 | 165 | 125 | 4-ф18 | 150 | 110 | 4-ф18 | 65×40 | 180 | 185 | 145 | 4-ф18 | 150 | 110 | 4-ф18 | 65×50 | 180 | 185 | 145 | 4-ф18 | 165 | 125 | 4-ф18 | 80×50 | 180 | 200 | 160 | 8-ф18 | 165 | 125 | 4-ф18 | 80×65 | 180 | 200 | 160 | 8-ф18 | 185 | 145 | 4-ф18 | 100×50 | 180 | 220 | 180 | 8-ф18 | 165 | 125 | 4-ф18 | 100×65 | 180 | 220 | 180 | 8-ф18 | 185 | 145 | 4-ф18 | 100×80 | 180 | 220 | 180 | 8-ф18 | 200 | 160 | 8-ф18 | 125×65 | 180 | 250 | 210 | 8-ф18 | 185 | 145 | 4-ф18 | 125×80 | 180 | 250 | 210 | 8-ф18 | 200 | 160 | 8-ф18 | 125×100 | 180 | 250 | 210 | 8-ф18 | 220 | 180 | 8-ф18 | 150×80 | 200 | 285 | 240 | 8-ф22 | 200 | 160 | 8-ф18 | 150×100 | | 285 | 240 | 8-ф22 | 220 | 180 | 8-ф18 | 150×125 | 200 | 285 | 240 | 8-ф22 | 250 | 210 | 8-ф18 | 200×100 | 220 | 340 | 295 | 8-ф22 | 220 | 180 | 8-ф18 | 200×150 | 220 | 340 | 295 | 8-ф22 | 285 | 240 | 8-ф22 | 250×100 | | 395 | 350 | 12-ф22 | 220 | 180 | 8-ф18 | 250×125 | 220 | 395 | 350 | 12-ф22 | 250 | 210 | 8-ф18 | 250×150 | 220 | 395 | 350 | 12-ф22 | 285 | 240 | 8-ф22 | 250×200 | 220 | 395 | 350 | 12-ф22 | 340 | 295 | 8-ф22 | 300×125 | | 445 | 400 | 12-ф22 | 250 | 210 | 8-ф18 | 300×150 | 220 | 445 | 400 | 12-ф22 | 285 | 240 | 8-ф22 | 300×200 | 220 | 445 | 400 | 12-ф22 | 340 | 295 | 8-ф22 | 300×250 | 220 | 445 | 400 | 12-ф22 | 395 | 350 | 12-ф22 | 350×125 | | 505 | 460 | 16-ф22 | 250 | 210 | 8-ф18 | 350×200 | 230 | 505 | 460 | 16-ф22 | 340 | 295 | 8-ф22 | 350×250 | 230 | 505 | 460 | 16-ф22 | 395 | 350 | 12-ф22 | 350×300 | 230 | 505 | 460 | 16-ф22 | 445 | 400 | 12-ф22 | 400×200 | | 565 | 515 | 16-ф26 | 340 | 295 | 8-ф22 | 400×250 | 240 | 565 | 515 | 16-ф26 | 395 | 350 | 12-ф22 | 400×300 | 240 | 565 | 515 | 16-ф26 | 445 | 400 | 12-ф22 | 400×350 | 240 | 565 | 515 | 16-ф26 | 505 | 460 | 16-ф22 | 450×200 | | 615 | 565 | 20-ф26 | 340 | 295 | 8-ф22 | 450×250 | | 615 | 565 | 20-ф26 | 395 | 350 | 12-ф22 | 500×300 | | 670 | 620 | 20-ф26 | 445 | 400 | 12-ф22 |
|
|
|
