| | | 摘要： | | 加强式橡胶软接头由内外橡胶和增强层模压硫化成型的波纹状软套与金属平型活接头组合制成。它耐高压．耐老化、偏转位栘量大．弹性优良减震能力强，安装极其方便，适用于宾馆、饭店．客房．家庭的空调用风机盘管机组的进口联接 |
|
|
|

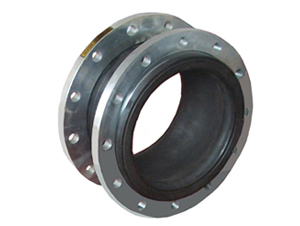

可曲挠合成橡胶接头有两片法兰和一个橡胶球体组成，有限位装置的还带有限位螺栓和螺母。小口径的橡胶接头需要有专门的撬杠等工具和熟练的技术员才能套得上；大口径的相对比较简单：将橡胶球体压扁，放入两片平行的法兰内部，松开后，球体自动反弹项目 | 型号 | JGD-1 | JGD-2 | JGD-3 | 工作压力MPa(kgf/cm2) | 1.0（10） | 1.6（16） | 2.5（25） | 爆破压力MPa(kgf/cm2) | 2.0（20） | 3.0（30） | 4.5（45） | 真空度KPa(mm/Hg) | 53.3（400） | 86.7（650） | 100（750） | 适用温度℃ | -15～+115特殊可达-30～+250 | 适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱等 |
公称通径DN | 长度L
mm | 法兰厚度b
mm | 螺栓数
n | 螺栓孔直径
mm | 螺栓孔中心
圆直径mm | 轴向位移mm | 横向位移
mm | 偏转角度
(a1+a2) | mm | 英寸 | 伸长 | 压缩 | 40 | 1.5 | 150 | 18 | 4 | 18 | 110 | 10 | 20 | 20 | 30° | 50 | 2 | 150 | 20 | 4 | 18 | 125 | 10 | 20 | 20 | 30° | 65 | 1.5 | 150 | 20 | 4 | 18 | 145 | 10 | 20 | 20 | 30° | 80 | 3 | 150 | 20 | 8 | 18 | 160 | 10 | 20 | 20 | 30° | 100 | 4 | 200 | 22 | 8 | 18 | 180 | 15 | 30 | 25 | 30° | 125 | 5 | 200 | 22 | 8 | 18 | 210 | 15 | 30 | 25 | 30° | 150 | 6 | 200 | 24 | 8 | 22 | 240 | 15 | 30 | 25 | 30° | 200 | 8 | 200 | 24 | 8 | 22 | 295 | 20 | 40 | 30 | 30° | 250 | 10 | 200 | 26 | 12 | 22 | 350 | 20 | 40 | 30 | 30° | 300 | 12 | 200 | 26 | 12 | 22 | 400 | 20 | 40 | 30 | 30° | 350 | 14 | 225 | 26 | 16 | 22 | 460 | 20 | 40 | 30 | 30° | 400 | 16 | 225 | 26 | 16 | 26 | 515 | 20 | 40 | 30 | 30° | 450 | 18 | 260 | 28 | 20 | 26 | 565 | 25 | 45 | 30 | 30° | 500 | 20 | 260 | 28 | 20 | 26 | 620 | 25 | 45 | 30 | 30° | 600 | 24 | 260 | 30 | 20 | 30 | 725 | 25 | 45 | 30 | 30° | 注：1、DN40-600PN=1～1.6MPa 2、DN40-200PN=2.5MPa |
|
|
|
