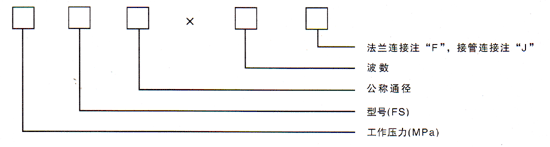

举例:0.6FS100×20F
表示:工作压力为0.6MPa,通径DN=100mm,波数为20,法兰连接的
复式波纹补偿器。
二、使用说明:
波纹管补偿器,可以满足管道的轴向补偿,补偿量大,比较经济是其特点。法兰连接按机标JB81-59供货,也可以根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力:
压力推力:Fp=100·P·A (N)
轴向弹力:Fx=Kx·X (N)
式中:P: 最高工作压力或最高试验压力 MPa
A: 有效面积(查样本) cm2
Kx: 补偿器轴向刚度 N/mm
X: 补偿器使用的轴向补偿量 mm
四、应用举例:
某碳钢管道,公称通径DN=500mm,工作压力P=0.4MPa,介质最高温度Tmax=250℃,最低温度Tmin=0℃,疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m,接管连接,试选型并计算支座受力。
1、选型,管段所需补偿量为:
X=a·L·△T
=0.0133×85(250-0)
=283mm
式中:a为线膨胀系数,取0.0133mm/m·℃(查样本选0.6FS500×J)
2、支座压力:
查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm
压力推力:Fp=100·P·A=100×0.6×2445=146700N
轴向弹力:Fx=Kx·X=141×283=39903N
支座受力:F=Fp+Fx=146700+39903=186603N
