注填式球型补偿器(ZQW型)

摘要:
注填式球型补偿器适用于直线铺设的管道,能解决因地基不均匀下沉、地震、振动等因素而引起高应力变形等问题。它主要由球头、外套组、后座、球面轴承、填料腔与止回注料组合等构成,一般情况下是2-3个组成一组使用
注填式球型补偿器适用于直线铺设的管道,能解决因地基不均匀下沉、地震、振动等因素而引起高应力变形等问题。它主要由球头、外套组、后座、球面轴承、填料腔与止回注料组合等构成,一般情况下是2-3个组成一组使用。

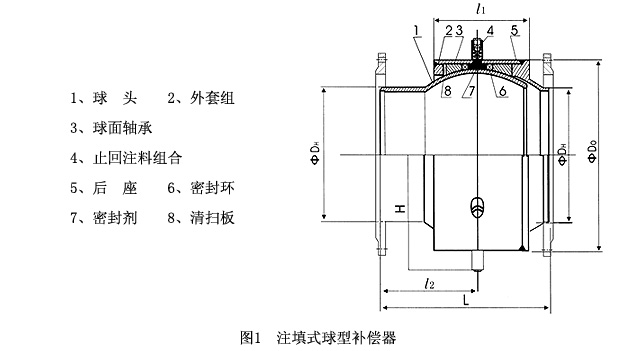

一、结构形式及规格尺寸


二、结构特点:
注填式套筒补偿器除具备注填式补偿器的共同特点外还具有以下特点:
 1、 以金属基体球面轴承承力并定心,取代通常球型补偿器以密封承力兼定心。用法兰压盖进行调整的方法,从而保证密封更加可靠。
 2、 采用整体焊接结构,所有运动部件完全包容
3、 球面轴承采用高承载能力的材质,上涂低润滑系数的自润滑膜。
 4、 补偿最大,是所有补偿器中最大的。
 5、 球面高光洁度外露部分加密闭清扫板,防止灰尘杂质进入球头和轴承间的工作面研伤球体表面,降低使用寿命。

三、技术参数
最高工作温度:≤350℃
最大工作压力:≤2.5MPa
最大折曲角:±15°(±8°未列出)
适用介质:所有热流动介质

四、安装注意事项
① 选择双注球补时,必须合理的选择X,以将Fy控制在许用范围内,尤其选择预折曲角安装时,当受到场地或其它限制不能实现合理X值时,应采用弹性支、吊架,以减小Fy或采取三注球补的方案。
② 当注球补水平布置时,对于DN≥300mm的产品要设置平台,采用低摩擦滑动支座支承,避免出现由于球体自重使管道下垂。
③ 当注球补垂直布置时,裸露的球面最好朝下,如果按介质流向布置球面朝上时,球表面应加以防护。  ④ 对于初预折曲角的产品,安装时应当注意折曲方向。
