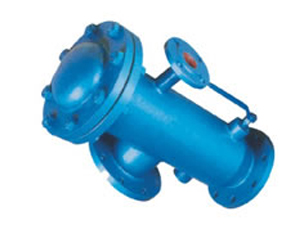

ZP型自动排污过滤器

摘要:
ZP型自动排污过滤器用于低质水的冷却系统,及其它需要过滤的工艺过程,适用于高流速,不停机状态下定期清理杂质的场合。

一、用途:
ZP型自动排污过滤器用于低质水的冷却系统,及其它需要过滤的工艺过程,适用于高流速,不停机状态下定期清理杂质的场合。

二、工作原理:
正常工作状态
在正常情况下,转向阀开启,水流经过滤器向过滤后,由出口排出,当排污阀门开启后,通过过滤器液体总流量增加,流速增大,冲动粘在过滤器管壁上的杂质,杂质由排污口排出。
排污状态
当转向阀关闭,排污阀开启时,水流被迫从过滤向的进口段见网孔进入过滤筒外侧,大部分从出口流出,一部分又从过滤筒外部经杂质收集段网孔进入过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘在网孔上杂质的效果,杂质仍由排污口排出。

三、特点:
1、ZP型自动排污过滤器在全流量下能正常工作。
2、合理的设计能够节省空间及降低造价。
3、不需安装旁通管路,拆卸排污。

直道式
L
A
B
D
排污口
ZPG-L-40
245
185
63
90
15
ZPG-L-50
255
190
70
100
15
ZPG-L-65
270
795
83
120
20
ZPG-L-80
320
232
96
140
250
ZPG-L-100
350
260
128
180
32
ZPG-L-125
438
326
162
200
40
ZPG-L-150
525
390
189
230
50
ZPG-L-200
700
520
220
280
65
ZPG-L-250
875
650
255
330
80
ZPG-L-300
1050
780
294
380
100
ZPG-L-350
1200
885
331
450
125
ZPG-L-400
1400
1040
377
480
150
ZPG-L-450
1550
1145
420
500
150
ZPG-L-500
1700
1250
462
580
150
ZPG-L-600
2000
1460
537
650
200
ZPG-L-700
2280
1720
607
700
200
ZPG-L-800
2500
1900
685
820
200
ZPG-L-900
2800
2180
785
880
200
ZPG-L-1000
3120
2470
860
920
250
ZPG-L-1100
3450
2780
915
960
250
ZPG-L-1200
3700
3000
965
1040
250
ZPG-L-1500
4470
3650
1220
1400
250
