铰链膨胀节,铰链波纹补偿器,万向铰链补偿器

铰链波纹补偿器(JY)

摘要:
铰链波纹补偿器又名铰链金属补偿器,铰链波纹膨胀节,适用于角位移的补偿 型号:本公司生产DN65-DN5000,压力级别0.1Mpa-2.5Mpa 连接方式:1、法兰连接 2、接管连接
用途:铰链波纹补偿器适用于角位移的补偿
型号:本公司生产DN65-DN5000,压力级别0.1Mpa-2.5Mpa
连接方式:1、法兰连接 2、接管连接
产品角向补偿量:±4度-±9度

二、应用举例:
某热管安装温度:20℃,通径500,工作压力0.6MPa(6kgf/cm2),最低温度-10℃,碳钢管线膨胀系数a=13.2×10ˉ6/℃。
就如下管路安装形式设计计算:

1、确定位移量:
△X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm
2、选用补偿器
补偿器Ⅰ选用:0.6JY500×6J,θ0=±8°(额定位移2×8°)
LⅠ=1.1m,KθⅠ=197N·m
补偿器Ⅱ、Ⅲ选用:0.6JY500×4,θ0=±5°
LⅡ=LⅢ=0.9m,KθⅡ=KθⅢ=295N·m/度

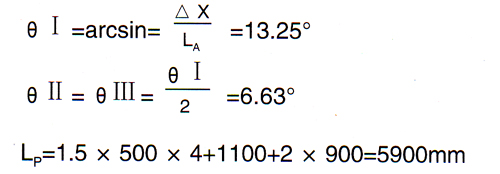

即LA(必须大于等于)≥997.69mm……(1)
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……(2)
(Lp为补偿段安装长度)
根据(1)式,取一定余量,将LA值向上圆整:
LA=1200
(在安装跨距要求允许条件下,LA适当大一点好)
实际工作角位移

3、考虑冷紧问题:
为了改善管路受力状总况,设计安装时通常对补偿器进行冷紧。冷紧量按以下公式计算:



所以沿工作位移相反方向进行冷紧安装(冷紧量δ=74.04mm)
4、计算支座承受载荷:
下面分析固定支座G1、G2和导向支架D1、D2的受力情况。
a、膨胀节变形力矩。



b、 G1点:                       D1点:
Fy=Fz=0                      Fx=Fy=Fz=0,Mx=My=0
Fx=-V=-1899N                    Mz=MⅡ=973.5N·m
Mx=My=Mz=0
G2:
Fx=V=1899N                  D2:Fx=Fy=Fz=0,Mx=My=0
Fy=Fz=0,Mx=My=Mz=0               Mz=-MⅡ=-973.5N·m
受力图:
